液位傳感器的分類及工作原理分析

　

　　概述
　　液位傳感器是一種常見的傳感器，主要應用于石油化工，制藥，電力等系統，能夠?qū)Ω鹘橘|(zhì)的液位進行測量。液位傳感器結構精巧，安裝靈活，為用戶提供了方便的液位檢測方案。
　　一、液位傳感器的分類
　　1、第一類為接觸式，包括單法蘭靜壓/雙法蘭差壓液位變送器，浮球式液位變送器，磁性液位變送器，投入式液位變送器，電動內浮球液位變送器，電動浮筒液位變送器，電容式液位變送器，磁致伸縮液位變送器，侍服液位變送器等

　　

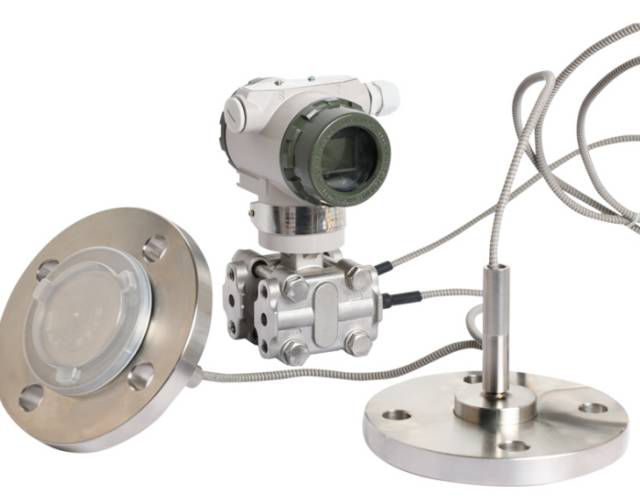

　　雙法蘭差壓液位變送器

　　

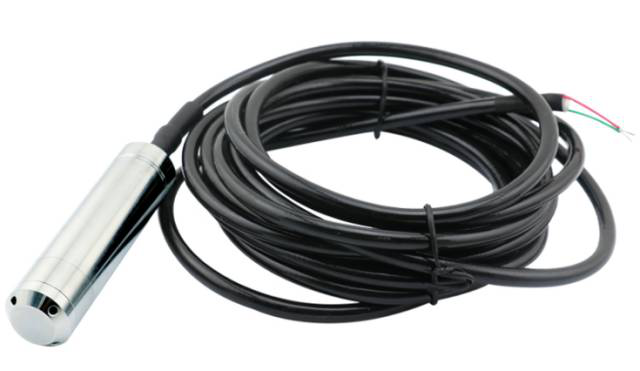

　　投入式液位變送器

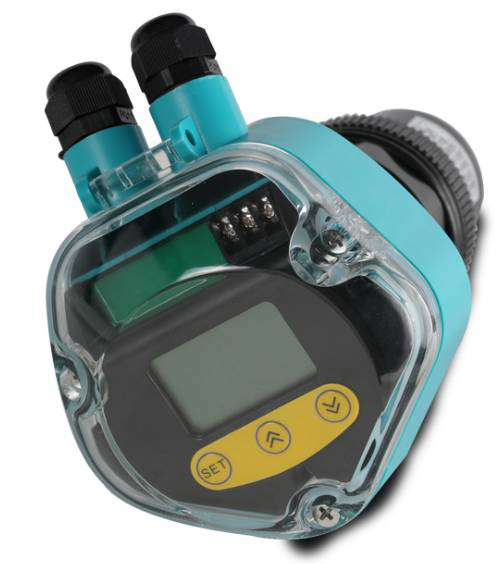

　　2、第二類為非接觸式，分為超聲波液位變送器，雷達液位變送器等
　　


　　二、液位傳感器工作原理：
　　常用靜壓測量原理：當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ ·g·H + Po
　　式中：
　　　P ：變送器迎液面所受壓力
　　　ρ：被測液體密度
　　　g ：當?shù)刂亓铀俣?br />　　　Po ：液面上的大氣壓
　　   H ：變送器投入液體的深度
　　同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po，使傳感器測得壓力為：?ρ ·g·H ，顯然，在已知ρ和g的情況下，通過測取壓力 P ，就可以得到液位深度。
